Блок живлення регульований 1,3...20V, 9A.

Це саморобний блок живлення (може працювати як зарядний пристрій).

Блок живлення може регулювати не тільки напругу від 1,3...20V, але і обмежувати струм (що дозволяє заряджати акумулятори від безперебійників та від легкових авто).

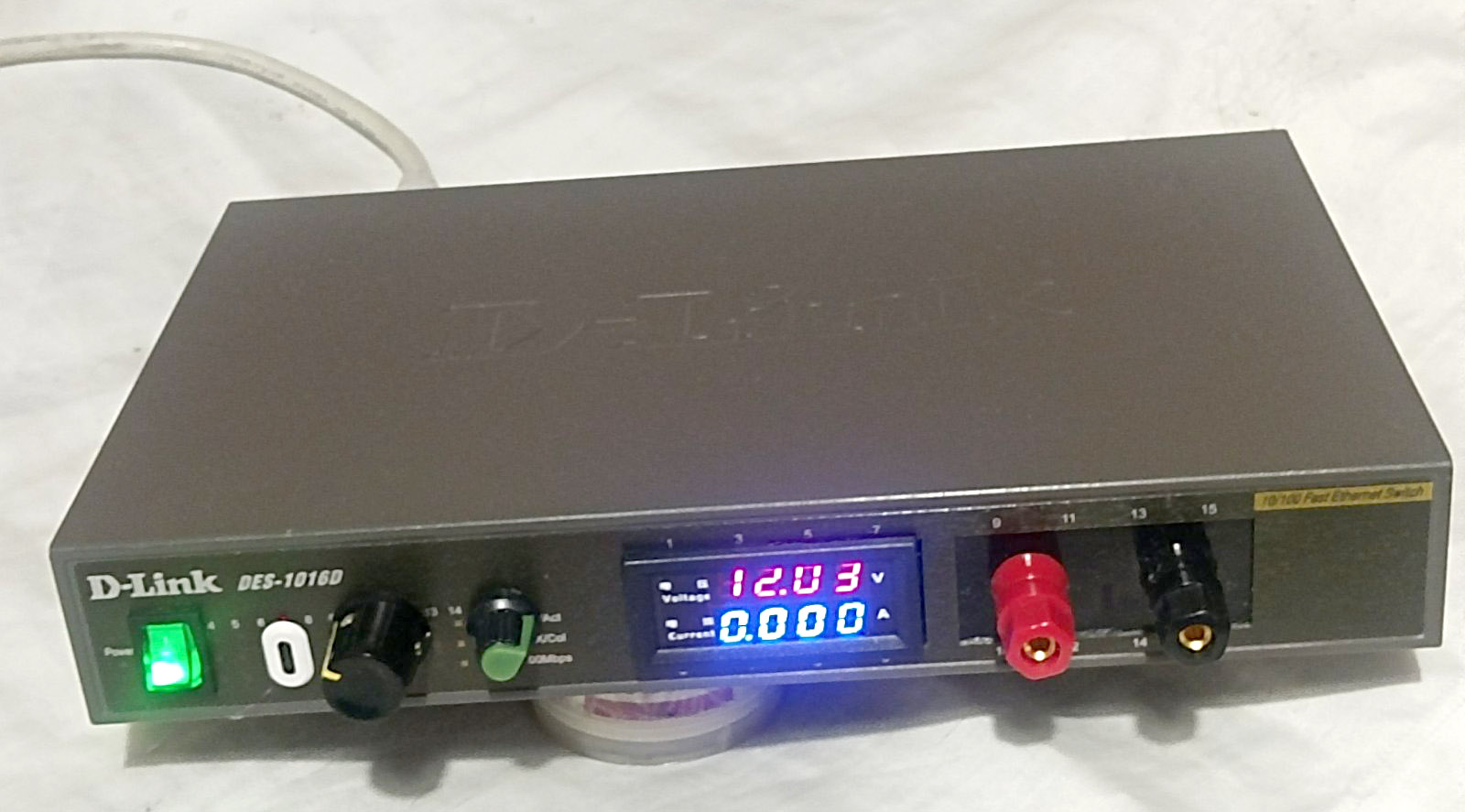

Також на передній панелі є біленький роз`єм "Type C" для зарядки телефонів напругою 5V.

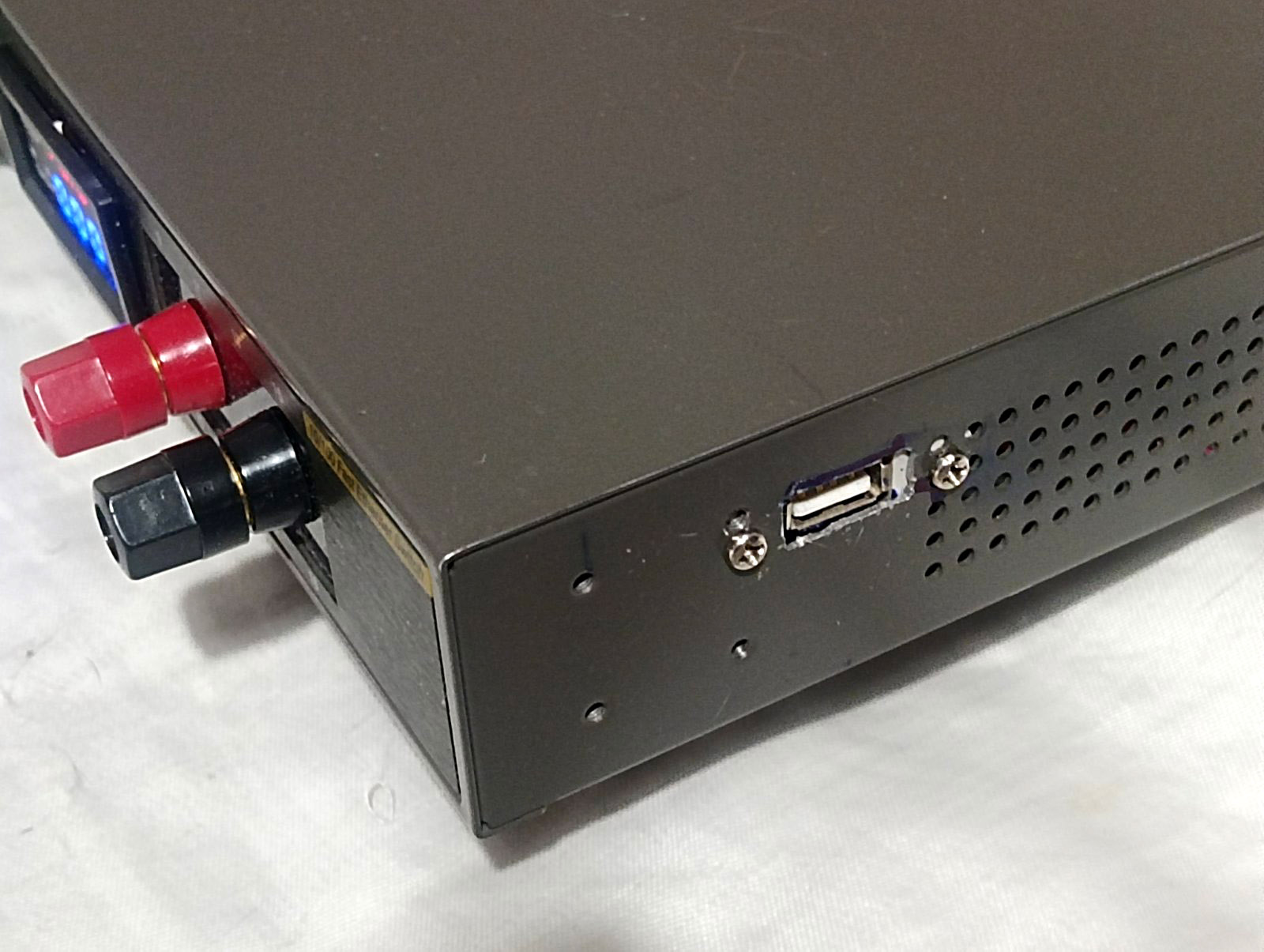

На правій бічній панелі є роз`єм "USB" для зарядки телефонів напругою 5V.

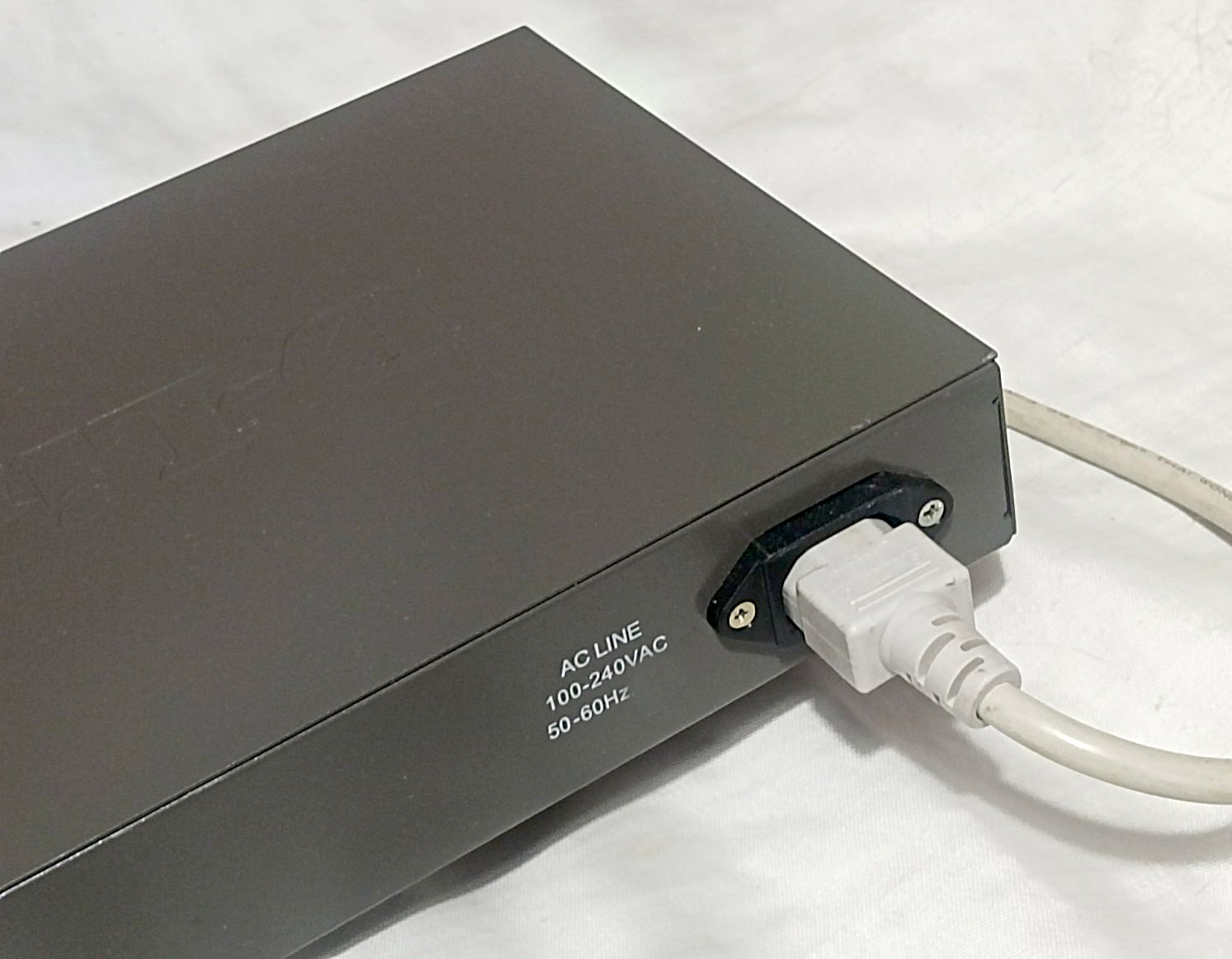

Вхідна напруга: 220V.

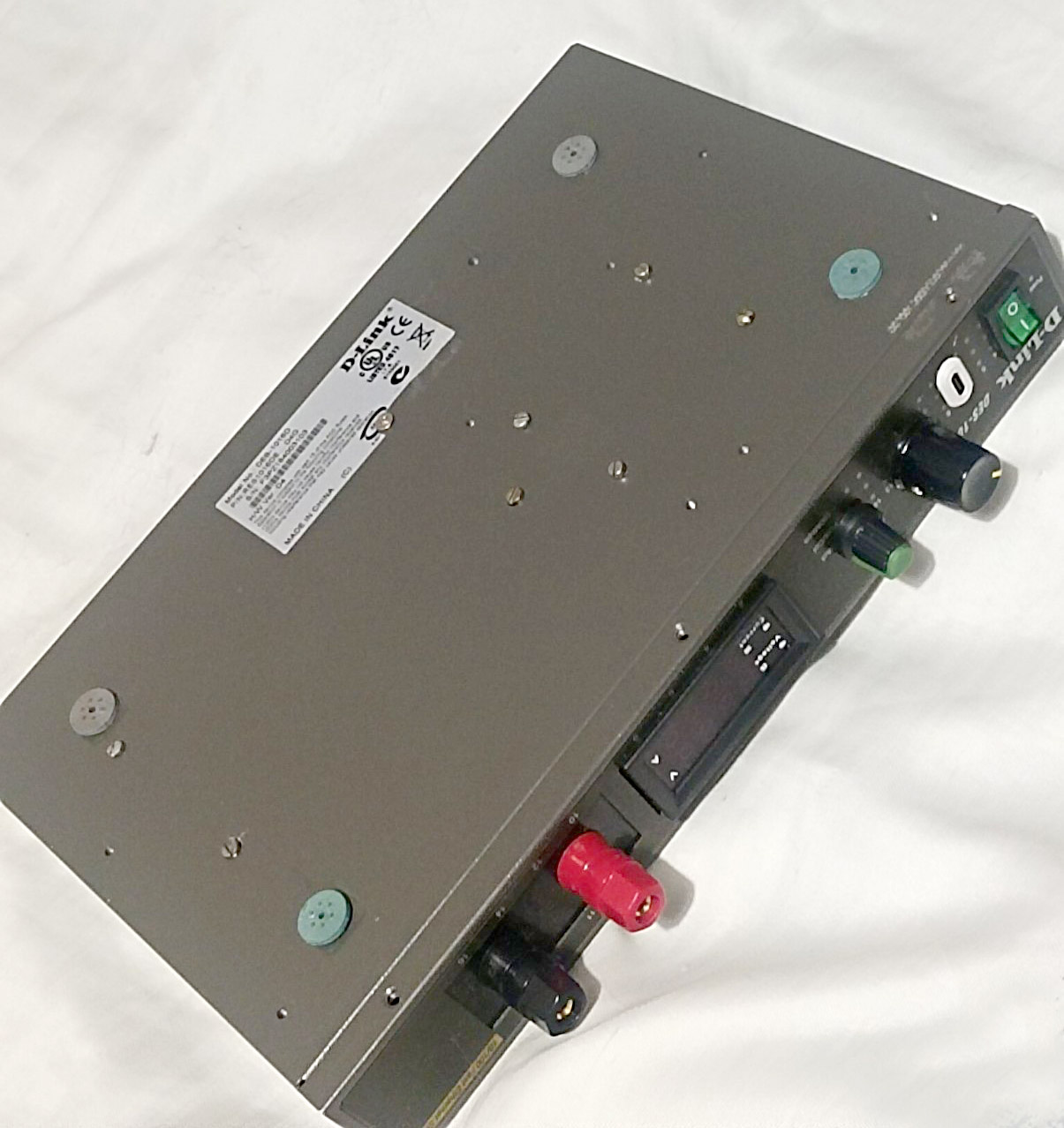

Корпус блока живлення використано від світча Tp-Link на 16 портів.
Приблизна вартість блока живлення:

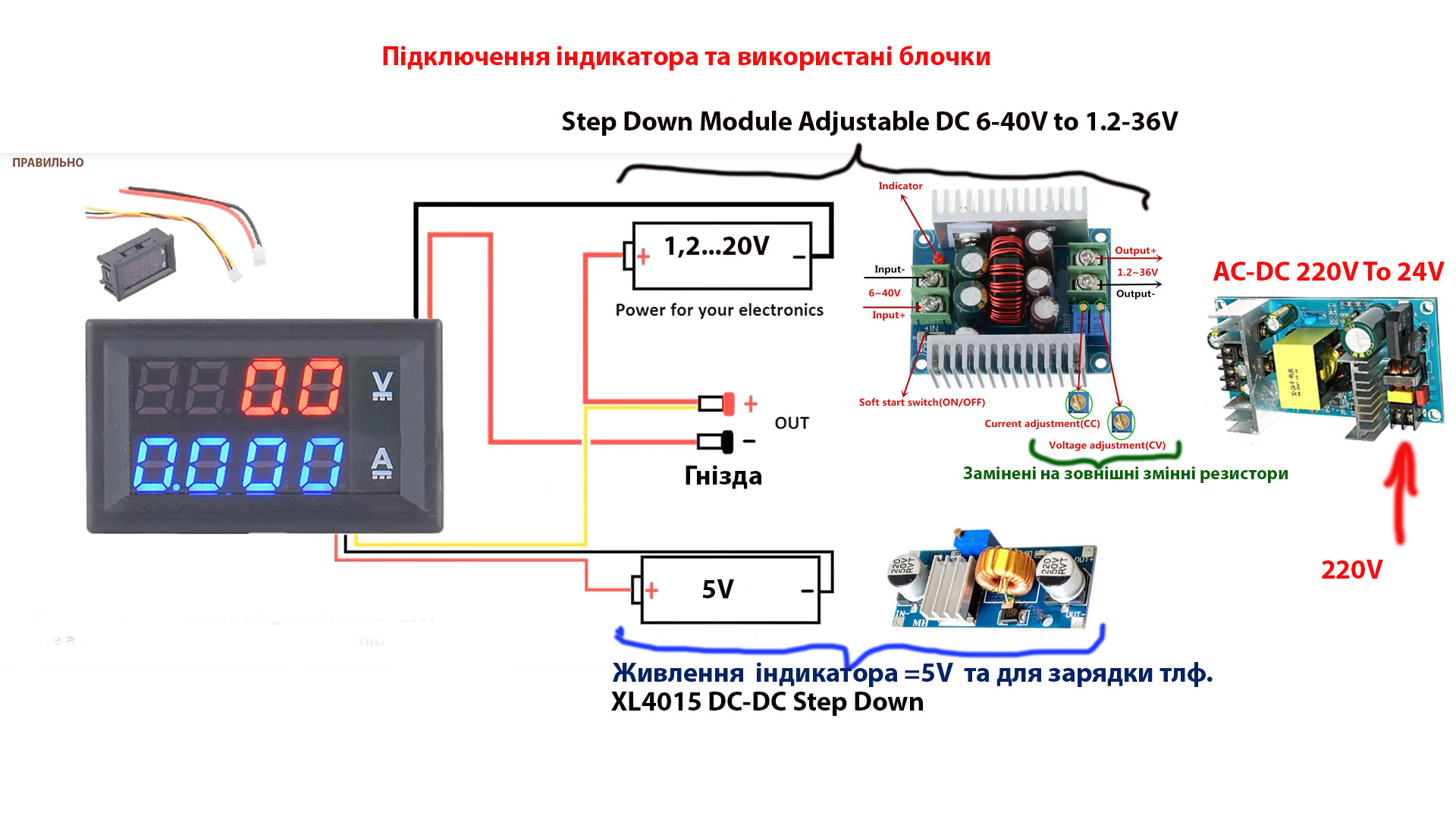

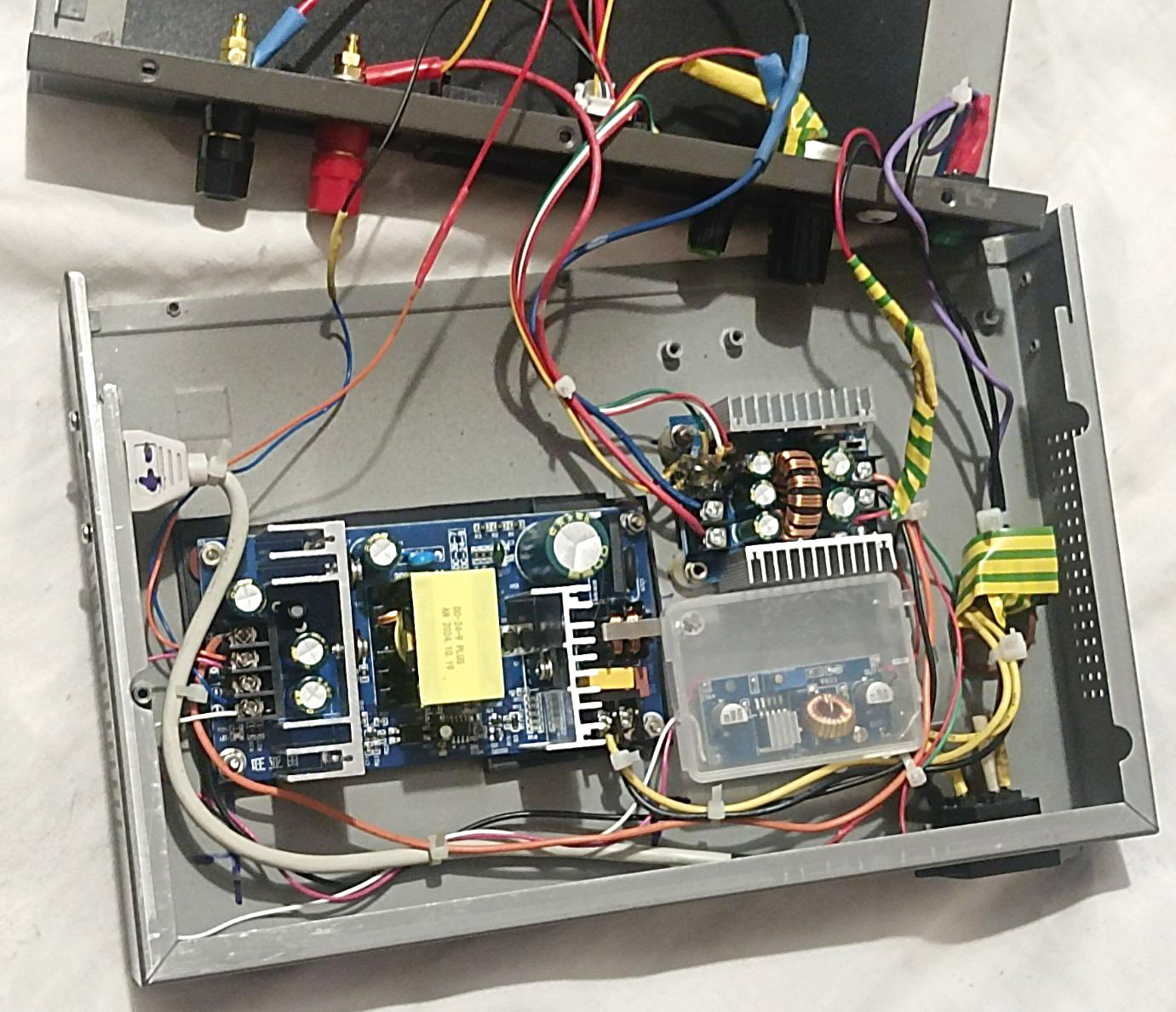

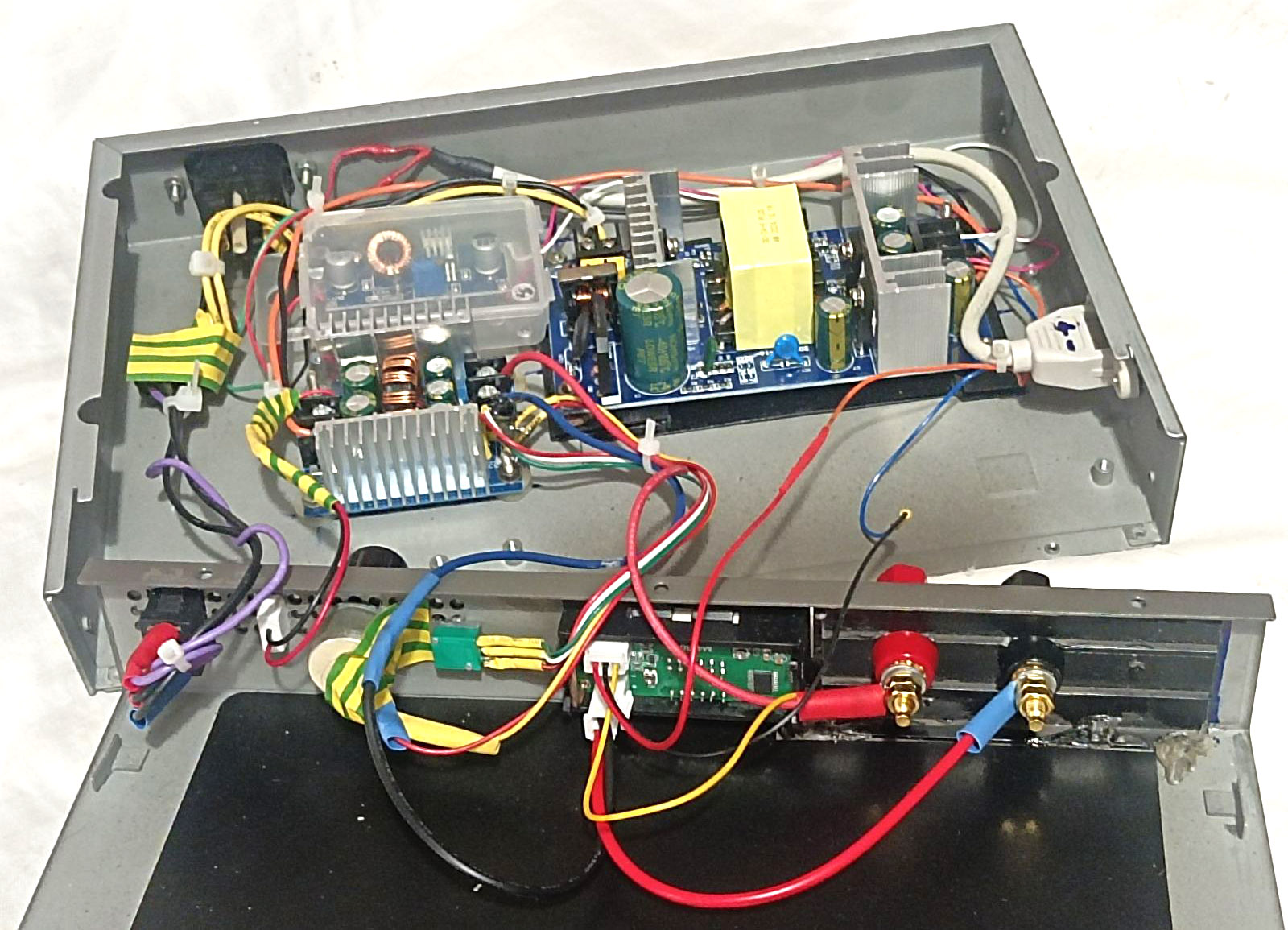

- плата AС-DC 220v ---> 24v, 9A = 350грн.;
- плата CC CV 20A 300W Step Down Module Adjustable DC 6-40V to 1.2-36V Voltage Regulator = 250грн.;
- плата 5A XL4015 DC-DC Step Down Adjustable Power Supply Module з маленьким радіатором для зарядки (5V) телефонів = 46грн.;
- 2 змінних резистора = 40грн.;
- індикатор 4-х символьний = 130грн.;
- 2 гнізда типу "банан" = 20грн.;
- 2 гнізда (USB, Type C) = 40грн.;
- гніздо 220V = 20грн.;
- зелений вимикач 220V = 15грн.;
- 2 ручки до потенціометрів = 20грн.
- корпус від світча Tp-Link = 60грн.
Загальна сума = 991грн.

Це дуже точний прилад (бо індикатор має 4 цифри).
А потужності блока (струм-9А) вистачить для більшості домашніх потреб.
Габаритні розміри: 290 х 180 х 45мм.
